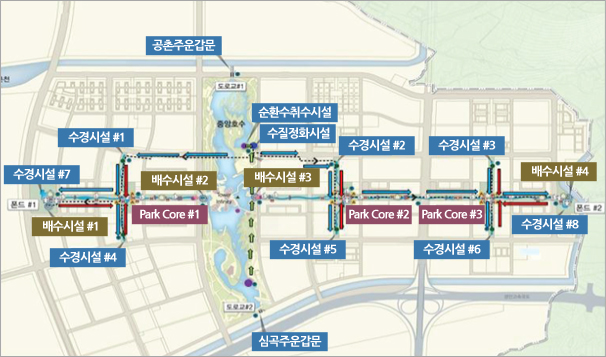

물순환계통도

수경시설 #1~#7, 배수시설 #1~#4, Park Core #1~#3, 공촌주운갑문, 순환수취수시설, 수질정화시설, 심곡주운갑문

수질정화시설 처리계통도

수질정화시설 처리계통도

주요시설물

  • 수로조성 : 동서수로 3.0km(폭9~10m)
  • 주운시설 : 선착장(12개소), 갑문(2개소), 배수문(2개소), 배수시설(4개소)
  • 물순환시스템 : 취수/압송펌프, 압송관로 연장 5.7km, 흐름유발시설, 수경시설
  • 수질정화시설 : 중앙호수공원 내 1개소 (Q=16,000m²/일)
  • 수로조성 : 동서수로 3.0km(폭9~10m)

수처리 공정도

수처리 공정도

수처리 공정도

  1. 전처리설비
    취수 시설을 통해 유입된 유입수중의 협잡물 및 침사물을 제거하는 장치. 후속공정에 설치된 배관의 막힘, 각종펌프의 임펠러 손상 및 과부화 등을 방지하고, 원활한 처리를 도모함.
  2. 가압부상설비
    약품혼화조에서 오염물질과 응집제를 반응시켜 부상이 양호한 플럭을 만들고, 공개용해장치에서 만들어진 미세기포와 이물질이 결합하며 수면위로 부상시켜 제거하는 공정
  3. 여과설비
    디스크 형태의 섬유상여과판에 원수를 유입 통과시켜 부유물질을 제거하는 공정. 여과포 표면에 부착된 부유물질을 제거하기 위한 역세장치가 구성되어 있음.
  4. 소독설비
    유압수에 포함된 미생물을 제거하기 위하여 고도의 조사강도를 가진 자외선 램프를 이용하여 처리수내 미생물을 살균하는 공정. 보조설비로 염소소독처리장치가 설치되어 있음
  5. 방류,압송설비
    최종처리수를 처리수조에 저장했다가 폰드 및 수경시설로 이송하기 위한 설비. 펌프의 급폐쇄로 인한 수충격을 방지하기 위한 수충압설비와 가변운전으로 유량조절이 가능한 방류펌프가 있음.
